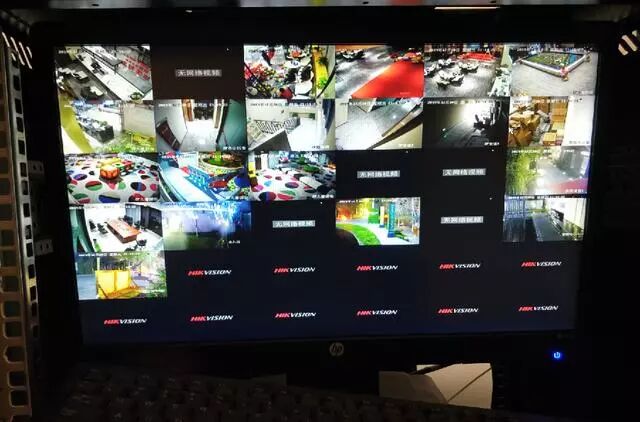

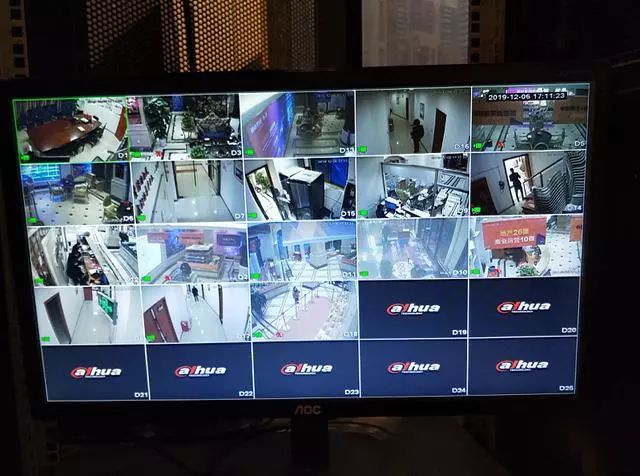

监控画面显示无视频信号或图像不显示是什么原因，最全的解决方案

在做监控项目时，很多时候会遇到一个问题，就是你怎么调试，总有几个画面出不来，图像不显示，这类问题在监控调试中极其常见，相信很多做过监控系统的朋友都会遇到过，有时候搞的非常头痛，那到底是什么原因造成的呢？如何解决呢？今天我们来总结下我调试中遇到这些问题是如何一步步来处理，排查出问题。

一、线缆问题

监控安装好后，在调试时发现怎么也连不上，最直接就是怀疑电源问题，于是更换电源，但问题还是连不上，可能是网线出了问题？一看网线都在100米内，使用是超5类线，用测线仪测量，线都是通的，都没有什么问题。监控都是离主机80-90米左右的距离，按理说是没有什么问题，但问题如此集中在80-90米的监控上面，就是个问题，于是就把网线拆下来，测电阻，结果发现电阻在20多欧上。是网线出了问题，网线应该是铜包铝网线，并不是无氧铜的，没有在正规渠道购买，正规无氧铜网线的电阻100米不超过10欧，全部换国标线问题解决了。

网线超过信号传输长度，这种问题也是比较多的，网线最好超100米以上，容易造成视频图像不稳，丢包严重。

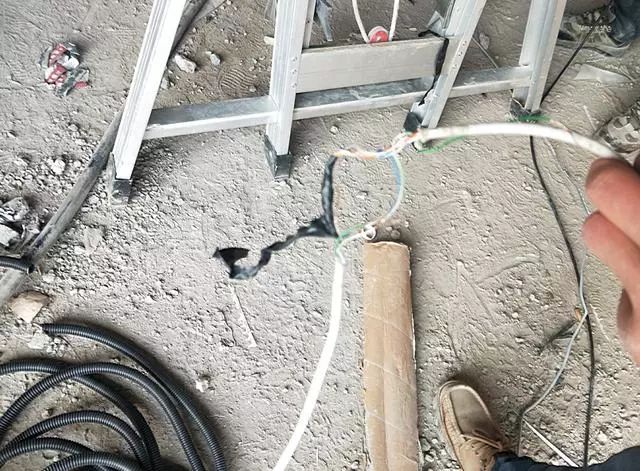

还有一种就是中间有接线端子或者网线直接对接都会造成一定的影响，如接线的顺序错乱，用测线仪测试，发现指示灯不是按照顺序亮灯，这就有可能中间有接线端子或并接，也有可能是水晶头打错。

最后还说一种情况，就网线有几芯短路，我们都知道，只要不是POE供电，只要1、2、3、6芯网线通了就没有问题，其他芯不通不影响到网络传输问题，但是，还有一种情况，其他芯有两芯短路了，这也会造成网络不通，这种是比较少见的。

二、供电问题

有一个项目，监控安装完调试时有几个监控怎么也不通，测试网线正常，怀疑是电源问题，于是找来万用表测试，发现电源电压正常，11.7V左右，在测试监控电源电流时，发现电流在0.9A左右，没有达到2A的电流，更换电源后正常，这种在集中供电电源比较多，还有就是买的电源不是主流品牌，质量过差。

还有一种是电源线超长问题，有个项目监控需要移位，在楼上可以，但是加长了延长线后摄像头无图像，当时怀疑是网线接线端子问题，更换完还是不行，后来用万用表测试电压不正常，在10.2V左右，在排查中发现，电源线过线引起，更换电源线正常。

普通的摄像头电源是12V、2A，如果摄像头的供电不稳定，比如白天正常，一到晚上摄像头夜视启动就容易掉线。因此可用万用表测试电源电压、电流，并及时更换电源。如果是集中供电、POE供电需要考虑传输距离，一般不能超过100m，远距离的直流传输会产生损耗、衰减，造成摄像头供电不足。

还有一种原因是光纤收发器原因引起，光纤收发器电源电流过小，达不到收发器需要的电流。光纤收发器接通后发现所有指示灯都正常，ping包也能ping通，但就是没有图像，或都有图像也是很卡，分屏多有图像，只要放成单屏就无视频，这些现像就是光纤收器电源问题，小编就被坑过多次。所以说在购买光纤收发器时一定要购买相对来说比较好点的品牌。

三、水晶头没做好

监控项目做完，发现有一路摄像头没有图像，其它的都是完好，怎么回事？

这是个非常容易忽略的细节问题，通过我们会把可能发生故障大方向的问题，都会一 一检测，检查电源供电、换摄像头，测网线问题都没有解决。

问题就发生在细节上，很多朋友在做水晶头施工时，网线钳给双绞线去皮时，用力太大，造成一根网线几近断开 ，或者水晶头没有按标准顺序接线，测试能通，但在千兆网络中就会丢包严重等。重新按标准方式制作水晶头，问题可以解决。

很多时候一些水晶头质量过差，也就造成网络不通。网络水晶头是否有氧化。水晶头质量参差不齐，建议用品牌的。五类水晶头可以打五类，超五类，六类。但是六类水晶头最好不打五类线和超五类，压线钳压不实接触点。

四、核心交换机或者汇聚交换机问题

有个朋友问到，200路新装的监控，项目做好后，经常有几十路监控不显示，时好时坏，什么原因？

这类问题刚开始都会想到带宽或ip地址设置不当，当调低了码率和检查了ip后，发现问题依然存在。

那怎么办呢？

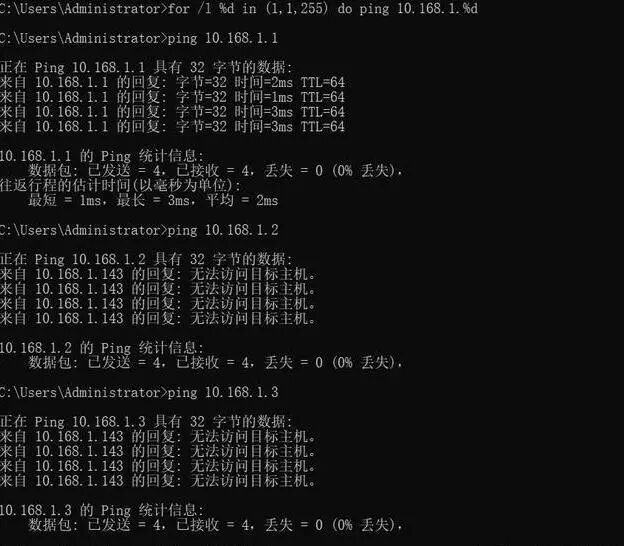

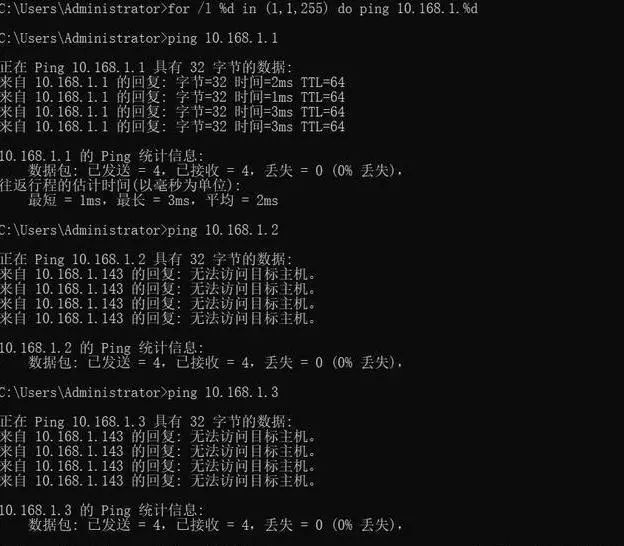

于是就对监控的ip地址进行批量ping下。

使用以下批量ping命令：

for /L %D in (1,1,255) do ping 10.168.1.%D

当输入批量命令后，那么它就自动把网段内所有的ip地址都ping完为止。

代码中的这个(1,1,255)就是网段起与始，就是检测网段192.168.1.1到192.168.1.255之间的所有的ip地址，每次逐增1，直接到1到255这255个ip检测完为止。

发现有一些ip地址ping不通，所以就是检查交换机。

首先问了下对方交换机的牌子，使用是平时家用比较多的交换机牌子，很明显，对于这类的200路监控的项目，某些家用比较多的牌子还是不适合，还是需要使用项目用的比较多牌子的交换机（华为、h3c、中兴、锐捷等）。

除了选择牌子之外，我们还需要估算下交换机的背板带宽与包转发率。

背板带宽：如果200路监控，核心交换机有4个来自汇聚层的千兆接口、2个上联的千兆端口，以及2个可能接入其它的千兆端口，所以一共可能有8个千兆口，为了保证带宽充足，则交换机背板带宽j最低要求为：

（8*1000M*2)/1000=16Gbps的背板带宽。

包转发率：一个千兆口的包转发率为1.488Mpps/s，为了保证能够线速转发，200路监控核心交换机可能有8个千兆口在使用，则核心交换机交换最低包转发速率为：

8*1.488Mpps/s=11.9Mpps。

这些都是核心交换机的最低要求，实际项目中我们在选择核心交换机时一定是需要大于这些基本参数。

除了背板带宽与包转发率这些，核心交换机还需要看可扩展性、虚拟化、的链路聚合、冗余、堆叠等参数，这些都是影响网络系统的稳定的参数。

还有一种就是交换机本身带宽不够，如摄像头都是高清摄像头，交换机接摄像头又是满配，造成部分图像无法传输丢包，图像时有时无，或都多屏有图像，单屏无图像。所以，在传输视频的建议用千兆以上的交换机。

五、IP重复，造成相互冲突

很多时候，由于摄像头过多，造成部分摄像头未修改就安装了，刚好你用的IP段又是与摄像头默认的IP段内，这种最容易造成IP冲突，影响视频传输。可以用厂家修改ip的软件统一查下是否有IP使用重复，修改就可以。

最后说一种，比较少见，这种一般出现在监控连接外网的情况下出现。也就是说有路由器的，在设置路由器时，刚好设置与你的摄像头在同一个ip段，这个时候就会出现部分有图像，或都是图像时有时无，如果你登录摄像头IP会发现有时等的上去有时登不上去，用ping发现数据出现丢包问题。如果你这路由器刚好也连了AP，那你用网页登录多次会发现，有时会登录到AP里面，这就是ip与监控ip冲突了。
