公共广播（背景音乐）系统施工工艺

一、施工质量要求

      广播系统工程施工质量是直接关系到该项目能否达到设计要求和用户要求的重大问题，因此必须严格按照设计方案施工，按标准施工，不返工，不窝工，按规定做好施工日志。主要应注意以下几个方面。

1、 线缆的选择及敷设

      在公共广播系统工程施工过程中，人们往往将注意力集中在相关的器材配套上面，而忽略了对广播传输电缆的选择。其实，对于一个公共广播系统工程来说，要获得令人满意的音响效果，除了应配备高质量的广播器材（功率放大器、扬声器等）以外，广播传输电缆的好坏在一定程度上也影响着声音的质量。

      由于平行喇叭线存在着线间寄生电容，因而不适宜远距离传输广播信号，否则将衰减声音的高频部分，容易造成高音不清晰、发闷等现象的发生。双绞线可以有效地克服线间寄生电容，远距离传输广播信号应选用双绞护套线。

      带屏蔽的双绞护套传输电缆，由于屏蔽网的作用，能有效地防止广播电缆对同管敷设的其他电缆的辐射影响，更能加强电缆的抗拉伸性能，尤其适用于长距离敷设。

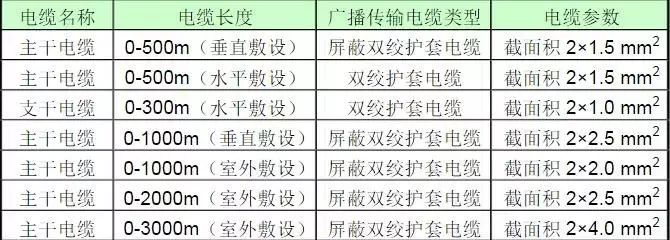

      广播传输电缆除了应选用双绞线以外，对线径也有一定要求。理论上讲，线径愈粗，线路传输损耗愈小，但是随之而来的问题是，工程造价上去了，施工难度加大了。权衡利弊，综合考虑性能价格比，广播传输电缆可以参照下列标准选择：

公共广播系统的所有的设备之间的信号连接均采用平衡式连接，端点采用焊接。若系统具有火灾事故广播功能，则都应采用阻燃型铜芯电缆或耐火型铜芯电线电缆。

线路的敷设方式采用穿钢管或线槽敷设，一般不得与照明、电力线同线槽敷设，火灾事故广播线路应采取防火保护措施。电缆的弯曲半径不小于电缆直径的15倍，电源线宜与信号线、控制线分开敷设。电缆长度应逐盘核对，并根据设计图上各段的长度来选配电缆，尽量避免电缆的接续。当电缆必须接续时应采用专用接插件，在敷设的电缆两端应留适度余量，并标示明显的永久性标记。

2、扬声器与广播线的连接

      在连接放音设备时，特别要注意各扬声器之间与广播线的相位统一问题，否则可能因各扬声器之间声音的相位干涉，造成点与点之间声压级相差很大，整个大厅声音高低起伏的严重后果，所以施工时一定要严格统一线路标记，并规定统一的连接方法。

      综合各种音响施工要求，并结合在工程中的实际效果，在公共广播系统中，主要有以下三种扬声器连接方法：

      绞合法就是将广播线和扬声器引线端剥去外皮，各剥头处分成两股分别绞 合后再绞合在一起，用胶布包好或用塑套卡箍卡好。此法简易，便于施工，但时间一长容易产生问题。

      扬声器引入端是连接插座，只需将广播线端剥皮后插入压线槽中，拧紧压 线螺钉即可。这种方法目前使用较为普遍。

      焊接法即在引线端剥去外皮，绞合后用焊锡焊好，用胶布包好。这种方法 较为繁琐，但可靠性较好；适合要求较高或潮湿的环境中使用。

      以上三种连接方法，视具体情况以及甲方要求而定。但无论哪种方法，都应用镀锡线，既便于焊接，也可避免遇潮或长时间以后锈蚀。从分线盒至扬声器端要求不能裸露连接线的，应采用PVC螺纹管或铁蛇皮管加以保护。

3、系统的接地

      广播控制室应设置保护接地和工作接地。为减少供电系统对广播音频系统的影响，保护接地和工作接地应分开设置。推荐的做法是在弱电竖井和强电竖井内各敷设一根铜带分别作为弱电系统的工作接地和强电系统的保护接地，这样，就可使弱电系统更好地工作。

     由于这种方法在接人大地时是一点接地，所以总接地电阻不得大于1Ω。

二、施工检查

      因为广播工程的整个系统涉及的连接点和插接件比较多，在安装时也有可能因为个别的原因发生错误，所以，细致的检查是有必要的。一般性检查包括设备安装安全性检查，供电线路是否合理的检查，以及各插接件的连接是否正确等。另外还有一个重要的检查项目就是，仔细检查每一件设备的状态设置是否满足设计要求，尤其是某些扬声器具有阻抗匹配开关，在连接好广播线以后，一定要再次确认开关是否放到了正确的位置上，这点绝对不能忘记，否则极易造成设备  损坏。这些状态还包括，各信号源设备的输出选择开关是否正确；信号处理设备的功能按钮是否得当；功放在桥接要求时，桥接开关是否置位；各设备的电源选择开关是否拨到220V等。

      待以上施工步骤都确信完成后，就应该准备进行设备的调试了。

三、 质量记录

      1、喇叭（扬声器），声箱、线间变压器，控制器、外接插座、扩音机、增音机、声频处理设备，屏蔽线，屏蔽电缆等合格证、产品技术说明书和技术资料。

      2、广播系统安装工程预检、隐检、自检、互检记录。

      3、设计变更洽商记录、竣工图。

      4、 配管及管内穿线分项工程质量检验评定记录。

      5、广播系统安装调试记录。
