监控如何立杆?视频监控立杆的知识都在这里

参考的规范:

《GB 35114-2017 公共安全视频监控联网信息安全技术要求》

《GB50348-2018安全防范工程技术标准》

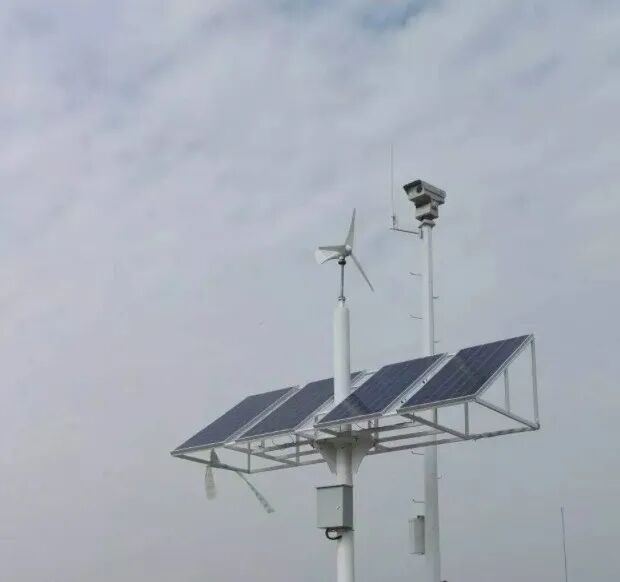

一、室外监控立杆如何操作

一、规格

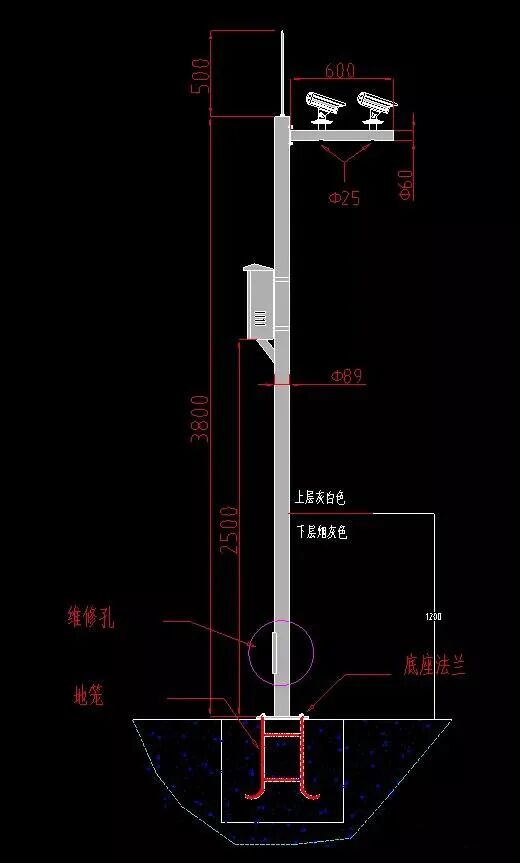

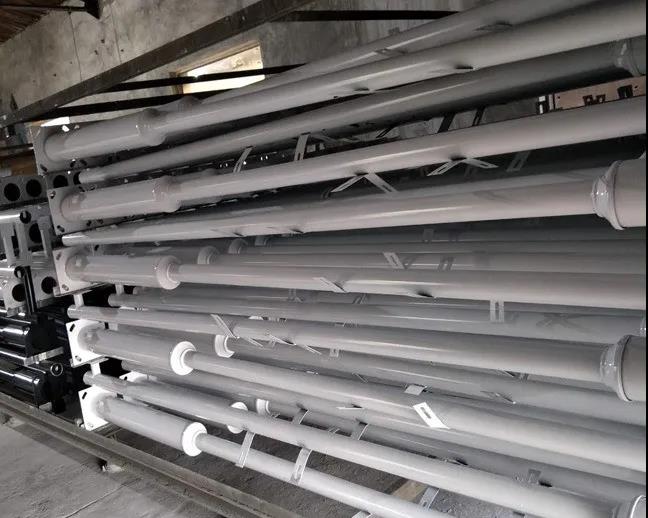

1、一般的城市道路监控立杆均按照高6米,横臂1米,小区监控杆常规按高度3-4米臂长0.8米来进行制作。


当然也有少部分些横臂较长的,基础尺寸参考:

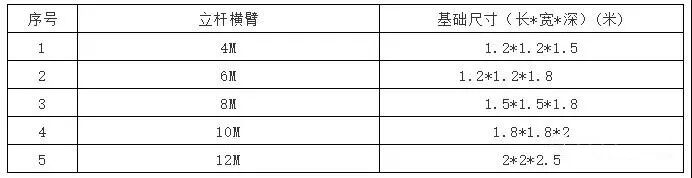

基础开挖需要根据立杆横臂(以L杆为例)确定立杆基础尺寸,必须满足设计图纸要求,如现场条件不满足时应保证立杆基础的体积和设计体积相等,基础规格可参考下表。


 若立杆防风等级高于8级、抗震等级高于5级或基础开挖处土质松的话,基础均需要加大。

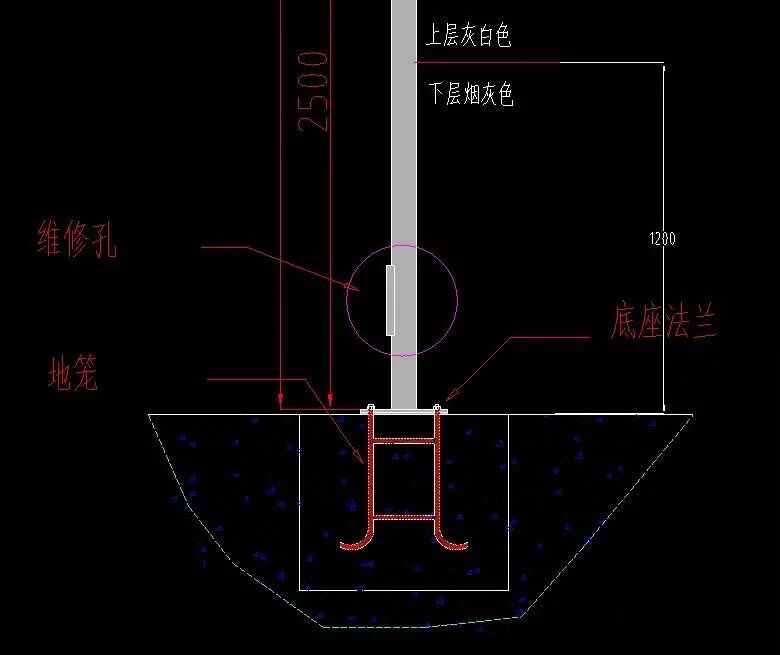

二、监控立杆基础

1、没有特殊情况所有监控立杆预埋件混凝土为C25砼,所配钢筋符合国标及受风要求。其中水泥为425号普通硅酸盐水泥。混凝土的配比和最小水泥用量应符合GBJ204-83的规定;预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。根据预埋件安装图正确放置监控立杆预埋件,保证支臂杆的伸出。

2、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。预埋件法兰盘低出周围地面20~30 mm ,再用C25细石砼把加强肋盖住,以防止积水

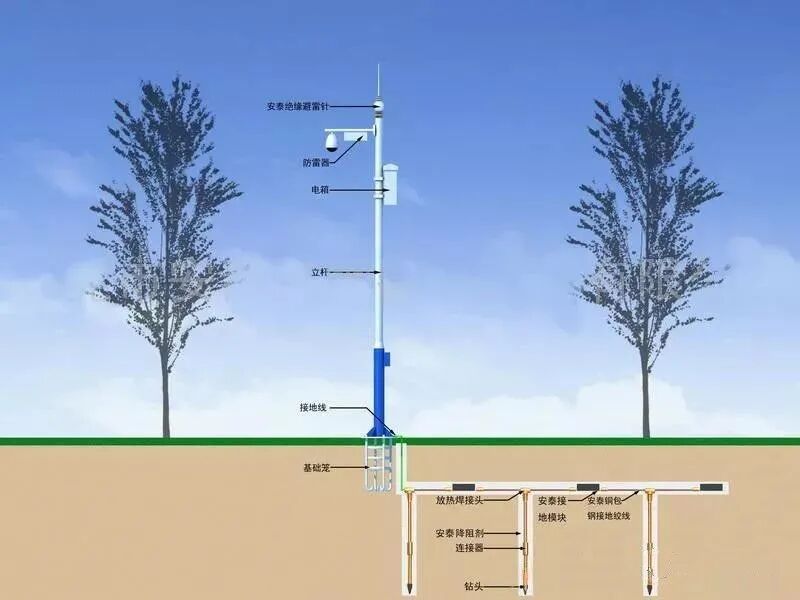

三、避雷

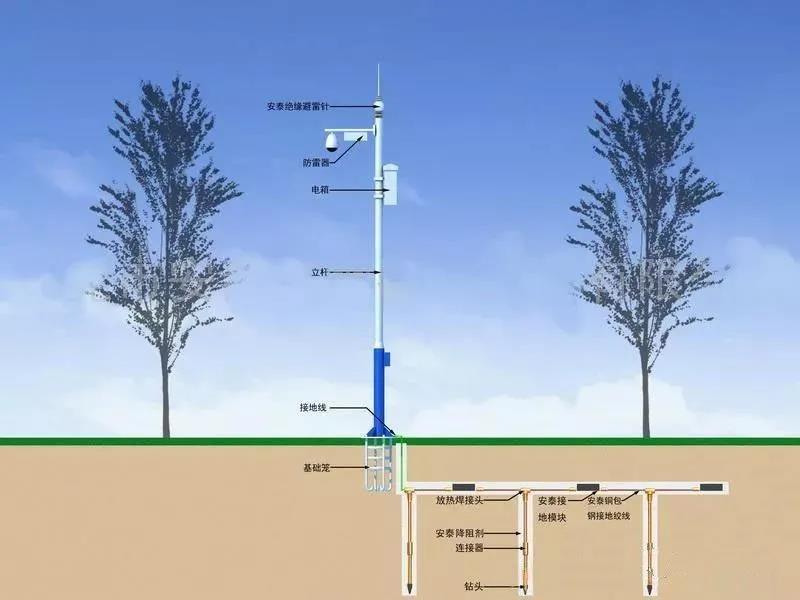

1、前端设备如摄像头应置于接闪器(避雷针或其它接闪导体)有效保护范围之内。当摄像机独立架设时,避雷针最好距摄像机 3-4 米的距离。如有困难避雷针也可以架设在摄像机的支撑杆上,引下线可直接利用金属杆本身或选用Φ8 的镀锌圆钢。为防止电磁感应,沿杆引上摄像机的电源线和信号线应穿金属管屏蔽。

2、为防止雷电波沿线路侵入前端设备,应在设备前的每条线路上加装合适的避雷器,如电源线(AC220V 或 DC12V)、网线、控制线、开关线。

3、摄像机的电源一般使用AC220V 或 DC12V。摄像机由直流变压器供电的,单相电源避雷器应串联或并联在直流变压器前端,如直流电源传输距离大于 15 米,则摄像机端还应串接低压直流避雷器。

4、 室外的前端设备应有良好的接地,接地电阻小于4Ω,高土壤电阻率地区可放宽至 <10Ω。


四、安装

1、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时,必须设置手孔井。

2、手孔井的内围尺寸要求为500(长)×500(宽)×600(深)MM,用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆。

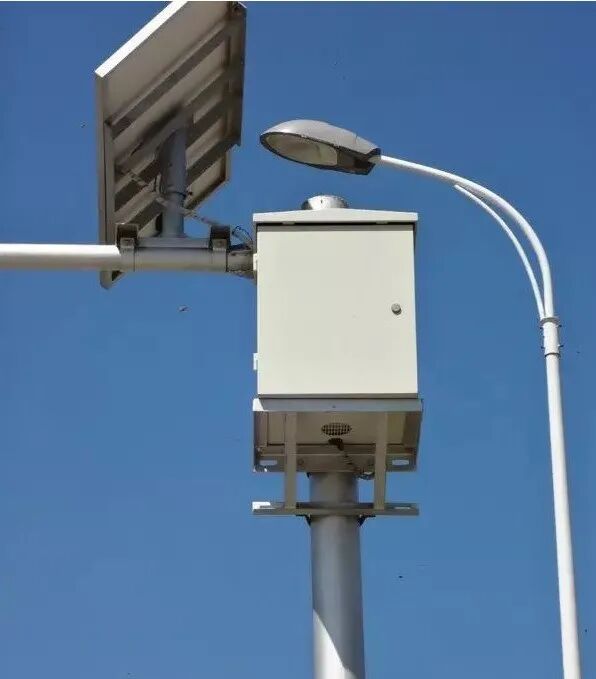

3、控制箱由设备厂家根据所需容量配备,外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。

4、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2,且不应大于0.5mm。

5、设计依据:设计风载:23m/s2,疲劳寿命:30年,按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。


五、制作要求

1、符合现行国家标准的规定,并有合格证明文件。碳素钢采用E43型焊条,焊条质量应符合最新国标的规定,绝不使用药皮脱落、焊芯生锈或受潮的焊条,以及带锈的焊丝。焊接尺寸符合设计要求,焊缝金属表面的焊波均匀,不得影响强度的裂纹、夹渣、焊瘤、烧穿、未溶合、弧坑和针状气孔,并且无褶皱和中断等缺陷。焊缝区咬肉深度不允许超过0.5mm,累计总长不得超过焊缝总长的10%。焊缝宽度小于20mm,焊角余高为1.5mm~2.5mm,角焊缝的焊角高度应为6mm~8mm,焊角尺寸不允许小于设计尺寸。

2、防腐处理采用热浸锌,在进行防腐处理前,应对钢构件进行有效的除锈,热浸锌厚度不小于85um,锌层应均匀,用硫酸铜液作浸蚀试验时,4次以上不露铁,锌层应与金属本体结合牢固,经锤击试验,锌层不剥离,不凸起。浸锌完毕后应进行钝化处理,并且48h盐雾试验合格。每100 m杆,其轴线测量的直线度误差不超过0.5‰,杆全长直线误差不超过1‰。

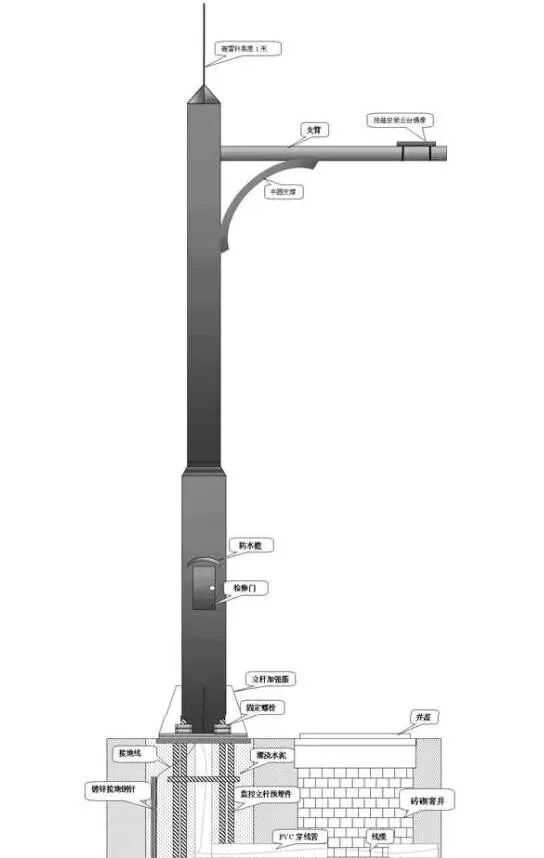

六、预埋件

1、基础的钢筋笼应临时固定,同时确保钢筋笼的基础顶板平面水平,即用水平尺在基础顶板垂直两个方向测量,观察其气泡必须居中;监控立杆预埋件基础混凝土浇捣必须密实,禁止混凝土有空鼓;

2、施工时要在预埋管口预先用塑料纸或其它材料封口,以防止混凝土浇捣时混凝土漏入预埋管中,造成预埋管堵塞;基础浇捣后,基础面必须要高于地平面5MM~10MM;混凝土必须要养护一段时间,以确保混凝土能达到一定的安装强度。

3、每一根金属立杆都必须接地,其接地电阻小于4欧;各立杆基础具体数据视现场施工需要为准。

七、路口窨井

1、道路监控立杆一般只要求使用小规格窨井,为了设备安装方便窨井宜设置在监控杆附近;当地下水位不高时,窨井井底只铺砾石(沙子)垫层,以便雨天在窨井中积水渗入地下,但井壁下则须有混凝土基础垫层,井壁粉水泥沙浆;当地下水位很高时,窨井井底加一层10CM的混凝土垫层,井壁和井底要粉刷防水沙浆;

2、净尺寸500×500×600(长×宽×高),采用Mu10砖M5水泥沙浆240厚砌筑,盖板用Φ8@150双向配置C20砼预制板厚为60厚,标高同人行道面或绿化带,板面须光滑,设提孔,按国标制作盖板。各窨井土建具体数据视现场施工需要为准。


二、如何选择合适的监控立杆


一、在选购监控立杆时,一般可以从三点考虑:

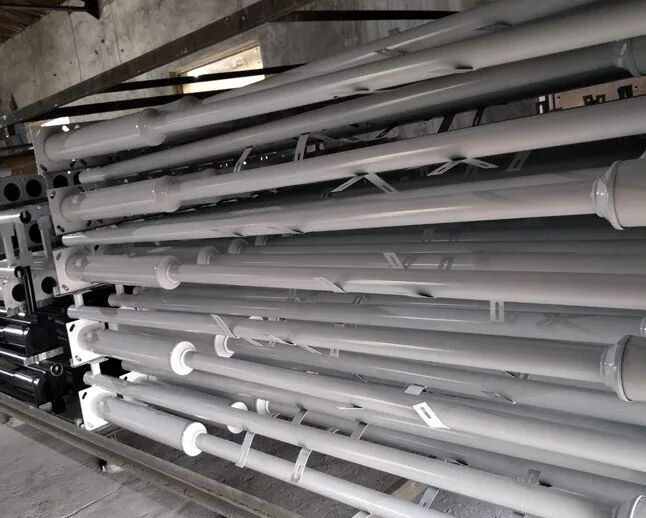

第一,拥有优质的主杆。一般比较好的监控杆都是采用的优质的无缝钢管制作而成的主杆。这样的主杆可以拥有更强的抗压能力。所以说大家在购买监控杆的时候一定要查看监控杆的主杆的制作材料。

第二,拥有较厚的管壁。一般比较好的监控杆都拥有厚度比较大的管壁,因为厚管壁可以让监控杆具备更好的抗风能力和承压能力。所以大家在购买监控杆的时候一定要对管壁厚度进行了解。


第三,拥有安装方便的特点。一般比较好的监控杆都拥有安装灵活的特点。因为只有操作比普通的监控杆更为简单才能拥有更好的用户体验,从而具备更强的竞争力。

二、其次,根据要安装的监控摄像头,选择合适的监控立杆。

合理选择杆件,避免摄像机被遮挡在社会治安监控杆件的选择上,根据不同摄像机类型,尽量选择满足达到最佳监控效果的件高度为宜:3.5-5.5米之间的高度都可作为选择高度。

(1) 枪型摄像机杆件高度的选择:针对枪型摄像机立杆的选择,尽量选取高度相对较低的杆件类型,通常选择高度为3.5-4.5米之间的立杆。

(2) 球型摄像机杆件高度的选择:球型摄像机可以360度旋转,且焦距可调,所有球形摄像机所选择的杆件应尽可能的高,通常我们选择4.5-5.5米之间的杆件类型。上述各种高度的杆件,应根据立杆位置与监控目标位置的距离和取景方向选择合理的横臂长度,避免横臂过短不能拍摄到合适的监控内容。在有被遮挡的环境中,宜选择1米或横臂2米,以减少遮挡。


三、监控立杆安装位置选择

一、监控立杆点的选择需综合考虑环境因素:

1、立杆的位置距离监控目标区域最近距离不得小于5米, 最远距离不得大于50米,这样才能保证监控画面能包含更多的有价值信息。

2、原则上立杆的位置距离监控目标区域最近距离不得小于5米,最远距离不得大于50米,这样才能保证监控画面能包含更多的有价值信息;

3、在附近有光源的地方,优先考虑利用光源。但要注意摄像机的安装位置应在顺光方向;

4、尽量避免安装在有高反差的地方,如果必须安装则考虑:

① 开启曝光补偿(效果不明显);

②采用补光灯;

③将地下道的摄像机设置在出入口外面;

④设置在通道靠里一点。

5、立杆位置尽量避开绿化树木或有其他遮挡物体,如果必须安装则要考虑避开树木或其他遮挡物的遮挡,还要为树木以后的生长留下空间;

6、勘察时就要注意,尽量从交警信号机,路灯配电箱,政府、较大的企业、事业单位(如:政府部门、公交公司,供水集团,医院等)取电,便于协调,提高用电的稳定性。尽量避免小商业用户取电,特别是民用用电。

7、安装在道路一侧的枪机,注意要逆向拍摄行人,非机动车道来往行人的脸部特征。

8、安装在公交车站的摄像头应尽量布置在车尾方向,避开车辆大灯,便于捕获上车人员。
