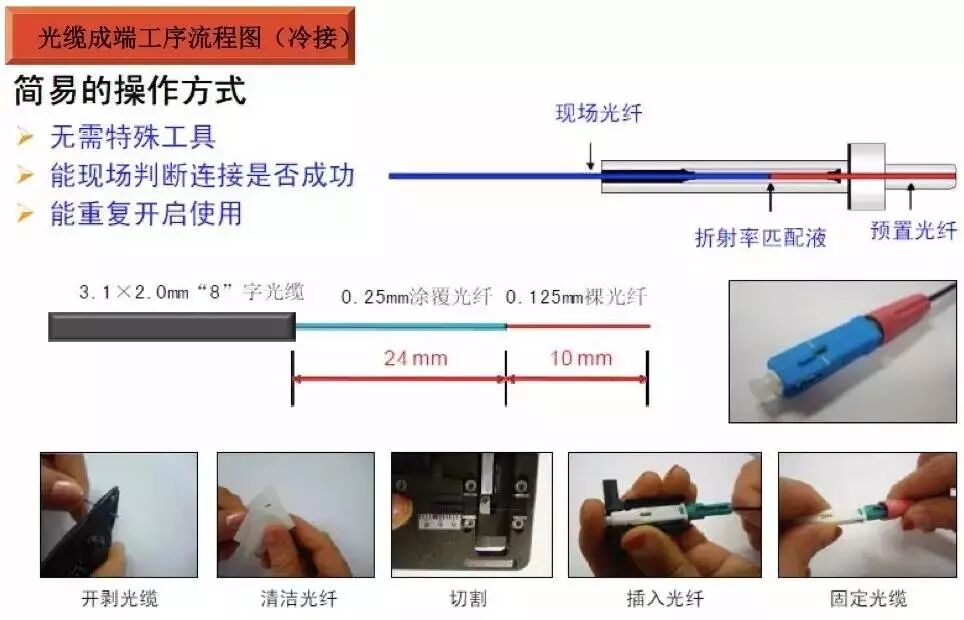

标准的光缆接续与端接步骤

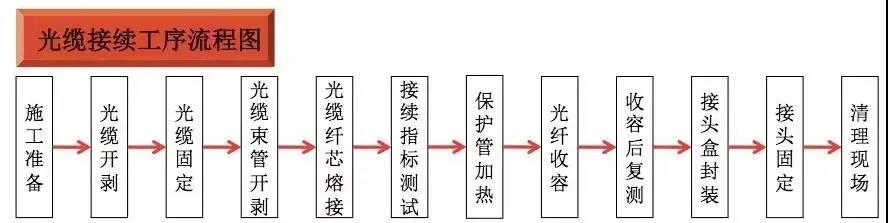

光缆接续工序流程图

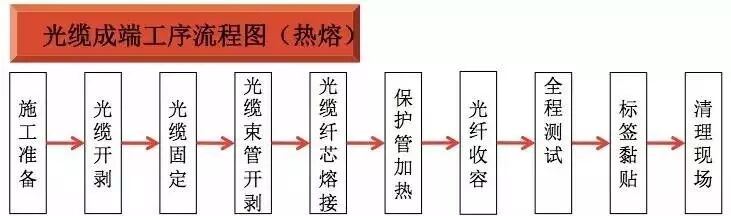

1、施工准备：

①接续环境做好防尘、防水、防震，最好选择在接续车内，无条件时应使用接续帐篷，并设置工作台、工作椅；

②安排接续点和测试点人员到位。

2、光缆开剥：

①开剥前检查所接光缆是否有损伤或挤压变形情况；

②理顺光缆，按规定做好预留；

③将光缆的端头3000mm用棉纱擦洗干净，把光缆的端头200-300mm剪掉；

④套上适合光缆外径的热可缩套管；

⑤确认光缆的A、B端；

⑥做屏蔽线；

⑦清理油膏；

⑧用绝缘摇表测试光缆金属构件的对地绝缘；

⑨注意进刀深度。

3、光缆在接头中固定：

①保证光缆不会产生松动，紧固螺丝应使加强芯有弯曲现象为止；

②加强件的固定要注意其长度，应使固定光缆的夹板与固定加强件螺丝之间的距离与所留长度相当。

4、光缆束管开剥：

①确定束管开剥位置，注意理顺；

②切割束管，注意用刀；

③去掉束管，注意匀速；

④擦净油膏，注意干净；

⑤把束管放入收容盘内，两端用尼龙扎带固定，注意扎带不要拉的过紧；

⑥预盘光纤，使接续后的接头点能放在光纤保护管的固定槽内，剪去多余光纤。

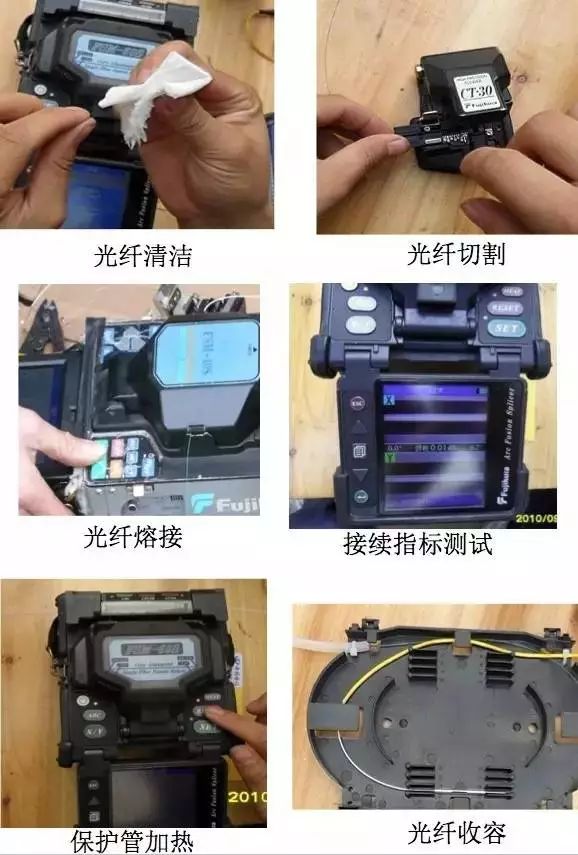

5、光缆纤芯熔接：

①保持接续的整个过程工作台和熔接机的清洁；

②光纤接续要按顺序一一对应接续，不得交叉错接。

6、接续指标测试：

①接完2芯后，通知测试点测试，注意测试两个方向、二个窗口；

②测试指标合格后通知接续点将2芯光纤逐一进行热熔保护。

7、光纤保护管加热：

将保护管移至光纤接头的中间部位；待保护管冷却后取出保护管并确认管内无气泡。按照上述方法逐一进行后续光纤的熔接和热熔。

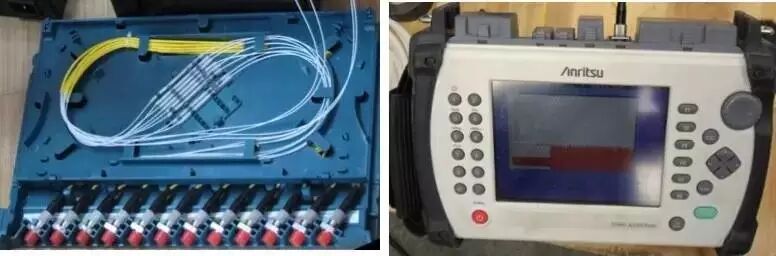

8、光纤收容：

①分步收容，注意每接一管即刻收容；

②光纤保护管的固定，注意安全牢固；

③收容后检查，注意弯曲半径、挤压、受力；

④盖上盘盖后，通知测试点复测。

9、光缆接头盒的封装：

密封的重要性（①防止接头盒进水②直埋接头盒防蚁）；

密封操作（ ①光缆与接头盒，注意打磨 ②接头盒上下盖板的密封，注意密封胶带的均匀放置）。

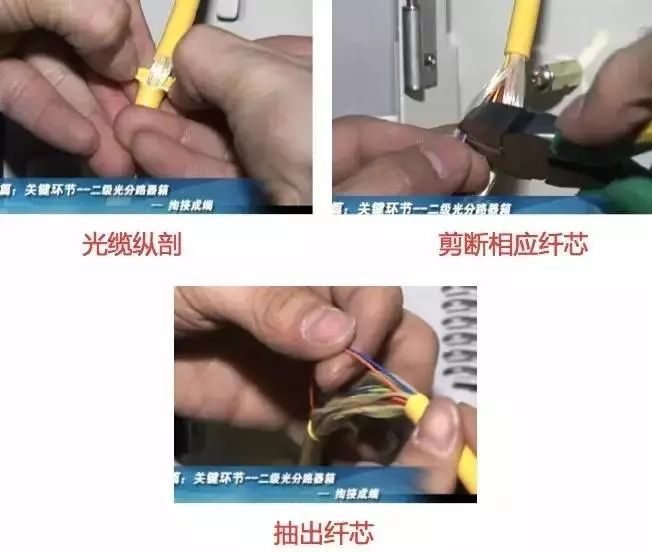

“掏接”也称“开天窗”，即是将一条光缆纵剖，露出裸光纤，将其中几芯断开与分歧缆接续盘留，剩余纤芯不得受损，“掏接”要注意以下几点：

1  “掏接”宜采用室内分支型光缆或中心束管式光缆。

2   光缆的纵剖长度必须有利于纤芯的盘留。

3  从光缆中掏接光纤时不得对直通光纤造成损伤；直通光纤在光缆接续处需预留时，宜与分歧接续的光纤分开盘留。
