双绞线每芯有什么作用？5类、6类、7类线都用什么水晶头？

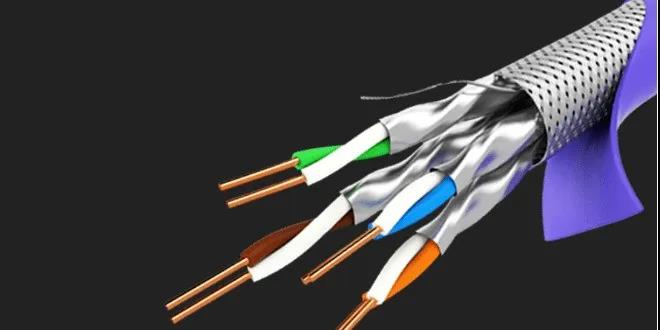

首先要知道的是八根铜导线的整体作用，八根铜导线是为了削减电磁信号的彼此搅扰，每两根按必定的密度缠绞在一起。这样，在传输电信号时彼此之间辐射出的电波就会彼此抵消，有用的消除搅扰。双绞线这个名字也是由于这样的构造而引伸出来的。

双绞线最早的运用是被用于电话信号的传输，后来才被逐渐引入到数字信号的传输当中，现在广泛运用的都是超五类双绞线及六类双绞线。超5类与6类线都能到达1000Mbps的带宽。但超5类传输千兆的距离较短，若用超5类传输千兆网络尽量要控制短距离，例如低于30米。

双绞线仅有的缺点即是传输间隔较短，一般的能到达100米，好点的线120米左右。

一般千兆网络需要运用四对线，即8根芯线。100M网络以下，一般运用1、2、3、6，四根线。

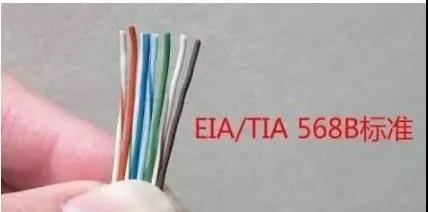

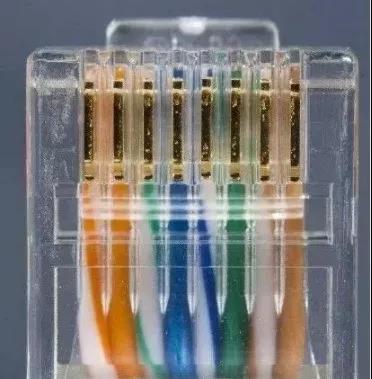

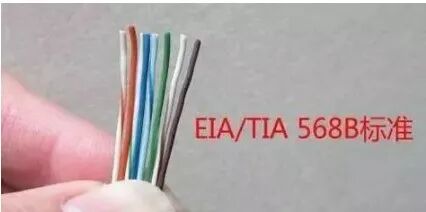

正线（标准568B）：两端线序一样，线序是：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。

568A线序没有必要记了，现在已经不用这个线序了。

六类水晶头一样有一件式，还有两件式，我们来重点来看下两件式的。

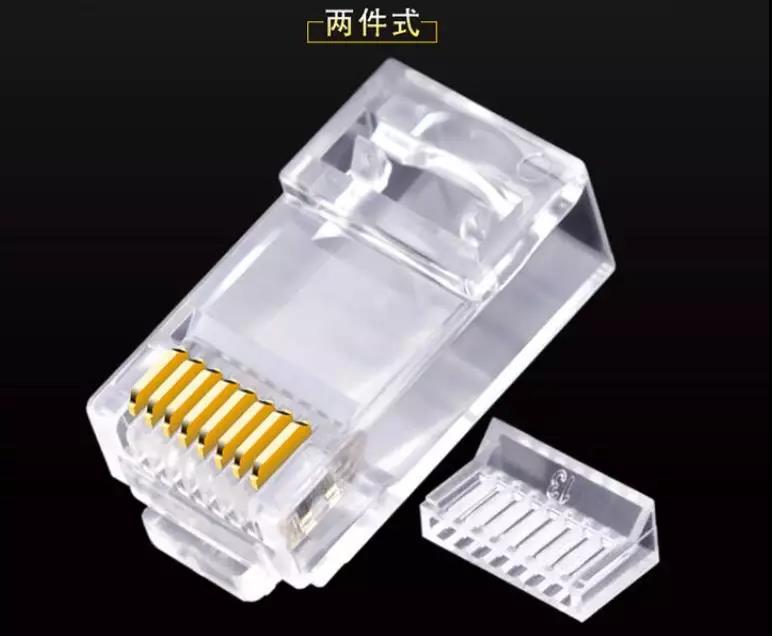

六类水晶头两件式不同于传统的超五类水晶头，它由两部分组成：内部的分线件和外壳。

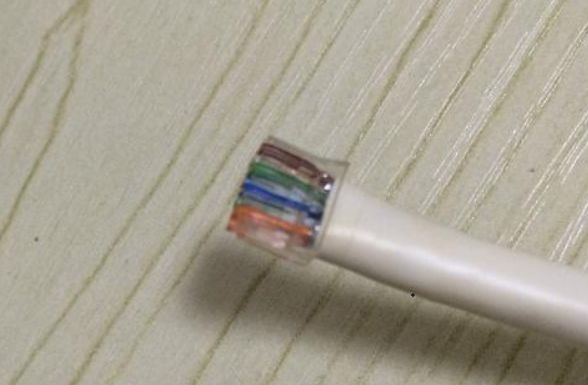

正因为六类线水晶头的特性，所以接线方式也有区别，多个了分线模块（内塞）。

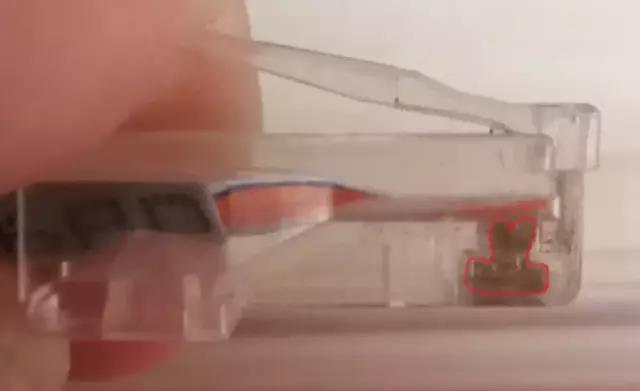

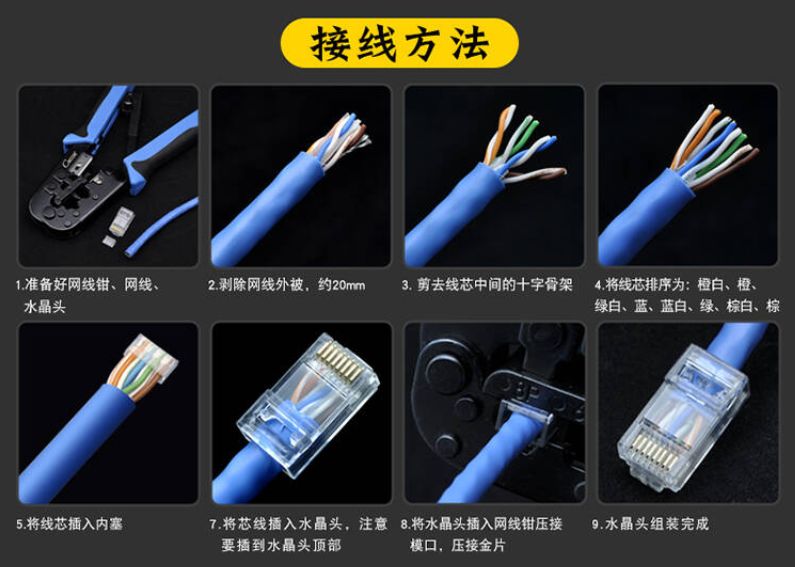

6类水晶头具体接线步骤：

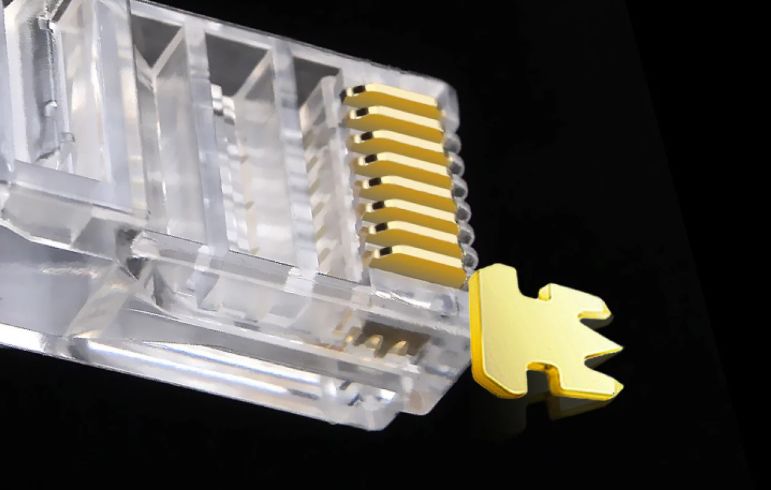

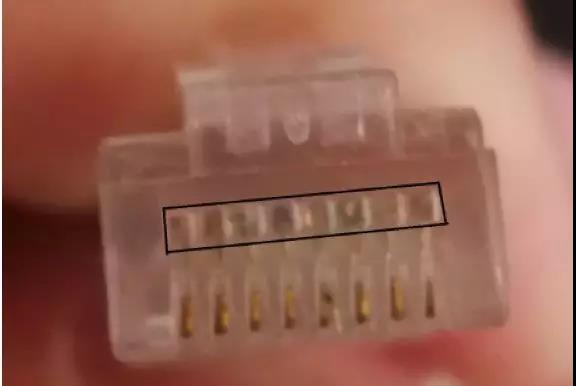

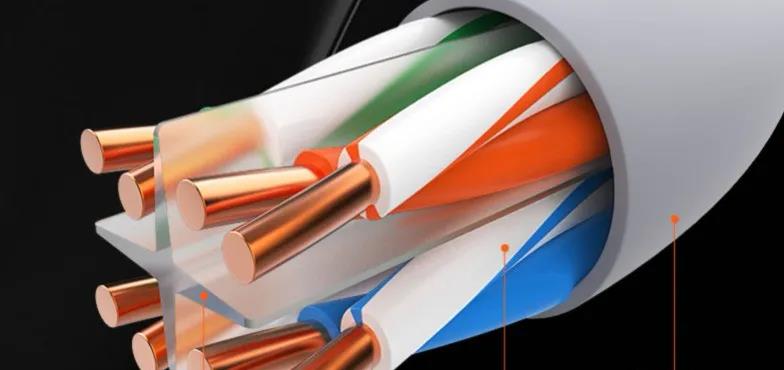

六类线8根线芯上下交错排布，排线孔较大，前部触点上部有三个分叉，压接进线芯后接触面积较大，常用于千兆网络，同时向下兼容百兆网络。

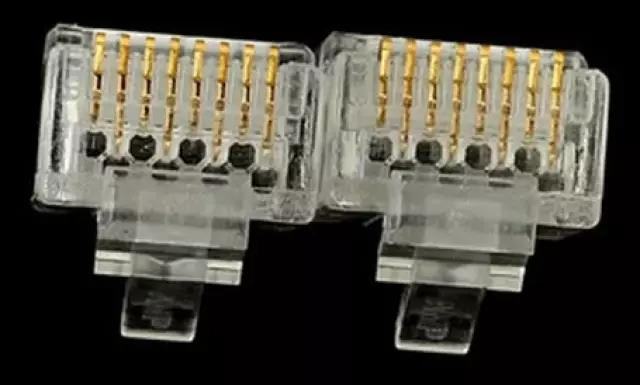

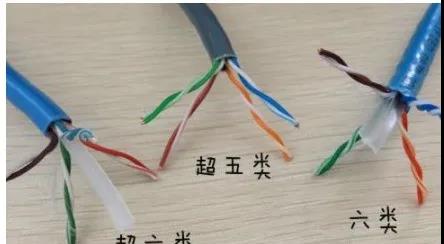

六类网线的铜芯比超五类网线的铜芯要粗。因为两者的铜芯不同，超五类线线芯一般是24AWG，六类的一般是23AWG，导致了水晶头内部的洞口也有差异，进线孔径大小不一样，超五类是1.02mm，六类1.08mm，如果是六类系统用了超5类的水晶头，会造成串音NEXT（近端串扰）不良，影响到系统性能。

两种水晶头的外形尺寸是一样的，如果是超5类系统，可以使用六类水晶头。

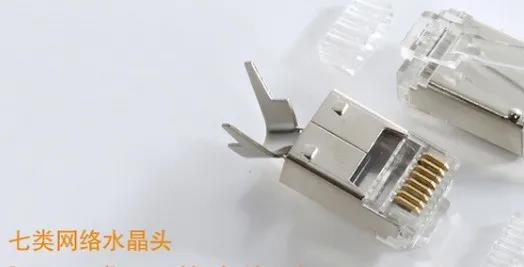

可以看到，七类网线水晶头，带有金属屏蔽外壳。因为7类线采用的是单对屏蔽，然后再总屏蔽的结构，所以七类水晶头是带屏蔽的，够更有效消除线对之间的串扰。
